Les Rubans LED, le guide complet

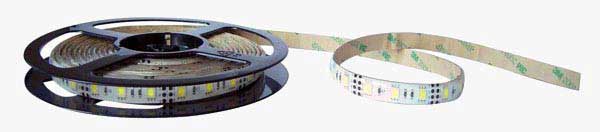

C'est une des principales innovations qu'a pu apporter la LED. Il est possible de la souder sur des supports conducteurs souples, vous obtenez ainsi un ruban lumineux LED. Le ruban LED s'est démocratisé ces derniers temps, on en voit de partout à la télévision dans les émissions de déco ou dans les magazines spécialisés. Il présente les mêmes avantages qu'une ampoule LED, il consomme peu, éclaire bien, même parfois plus qu'une ampoule LED, et sa souplesse permet des applications multiples, la seule limite étant votre imagination.

Où et comment utiliser son ruban LED?

Nous recevons chaque semaine les réalisations de nos clients, nous découvrons ainsi des applications auxquelles nous n'aurions même pas pensé !
Le ruban LED va de partout, dans toutes les positions, en intérieur comme en extérieur (lorsqu'il est étanche), c'est une vraie révolution de l'éclairage, aussi bien décoratif en lumière indirecte, qu'en éclairage direct.

En monochrome ou en RGB (multi-couleurs), il saura mettre en forme vos projets les plus fous !
Le ruban LED fonctionne principalement en 12 ou 24V, il est donc nécessaire de l'alimenter en utilisant un transformateur approprié. (voir ci-dessous, choix  de l'alimentation).

Il existe des ruban LED fonctionnant directement en 230 volts sans transformateur (en réalité il y a quand même un mini transformateur intégré dans le cordon d'alimentation). Ces rubans sont destinés à de grandes longueurs d'une seule traite, généralement pour un usage extérieur (enseigne, décorations extérieures). Nous n'en parlerons pas dans ce dossier.

Voici une sélection d'applications les plus courantes réalisées par nos clients :
Eclairage des plans de travail, le ruban étant disposé sous des meubles hauts, cuisine/bar.
Eclairage d'ambiance disposé sous les meubles comme le lit, buffet, cuisine ou salle de bain.
Eclairage principal de certaines grandes pièces avec un nombre suffisant de rubans.

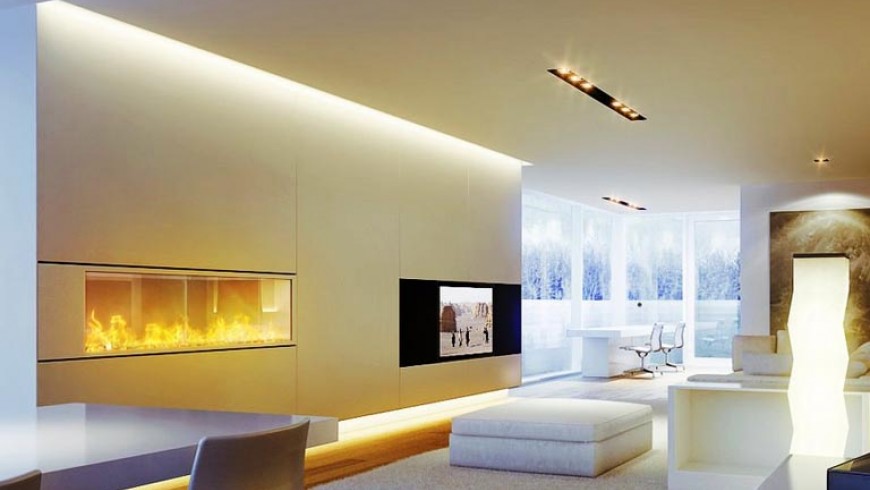

Eclairage de plafond, la lumière inondera votre pièce par réflexion sur un plafond blanc.
Eclairage d'ambiance indirect depuis le haut des meubles hauts, orienté vers le plafond
Eclairage d'ambiance indirect derrière un meuble bas ou derrière un canapé.
Mise en valeur des vitrines de nos commerçants avec les rubans LED RGB.
Eclairage de bureau, le ruban étant fixé sous une étagère ou tablette.
Eclairage d'ambiance derrière un téléviseur. (lumière indirecte en rétro éclairage)
Eclairage de véhicule, aussi bien dans l'habitacle que sous la caisse avec des rubans IP65.

Quels critères pour choisir son ruban LED ?

Il vous sera tout d'abord nécessaire de savoir où et pourquoi sera utilisé votre ruban LED
Cela déterminera si vous avez besoin d'une intensité lumineuse forte (pour un éclairage direct ou indirect) ou bien d'une intensité plus modérée pour de la déco, par exemple. Vous déterminerez également si votre ruban doit être étanche ou non, selon l'endroit ou vous l'installerez.
Enfin, il est important de déterminer tout de suite si vous avez besoin de couleur ou non, votre choix sera ainsi porté vers des rubans monochromes ou des rubans RGB / RGBW.

Une fois l'implantation et le besoin déterminés, il ne vous restera plus qu'à choisir votre ruban selon ces critères:
Pour faire le bon choix, il vous faudra rassembler les informations disponibles sur les fiches article des rubans que vous convoitez.

L'intensité d'éclairage (lumen) de vos rubans.
- Certains revendeurs omettent volontairement de vous renseigner sur ce point crucial qui détermine pourtant la puissance d'éclairage de votre futur ruban.
Vous n'achèteriez pas une ampoule sans connaitre son intensité lumineuse ? C'est la même chose pour les rubans LED.

Le type de led utilisé.
- Il peut avoir son importance si vous ne connaissez pas l'intensité d'éclairage du ruban.
Il faut savoir que 2 rubans possédant 60 leds/mètre chacun, n'auront peut-être pas la même intensité d'éclairage selon le type (la taille) des LED SMD utilisées. Ces différentes LED n'ayant pas le même rendement, il  pourra donc être nécessaire d'avoir une quantité plus ou moins importante de ces dernières pour obtenir un résultat similaire. Mais d'une manière générale, pour un utilisateur lambda qui ne connaît pas forcément les caractéristiques ni les rendements de chacun de ces types de LED, il faudra privilégier la valeur en lumens de l'intensité d'éclairage qui sera la seule utile, et juste à coup sûr !

La couleur d'éclairage.
- Monochrome (une seule couleur). Dispo actuellement sur leds-boutique en Blanc Chaud (3000 kelvin), Blanc Neutre (4000 kelvin) et  Blanc Froid (6000 kelvin).
- RGB (multi-couleurs). Un contrôleur sera cependant nécessaire pour gérer les différentes couleurs et fonctions de votre ruban. (voir ci-dessous, choix du contrôleur).
- RGBW (multi-couleur + Blanc). Besoin d'un contrôleur adapté (RGBW)
- RGBWW ou RGB+CCT (multi-couleur + Blanc chaud/blanc froid variable). Besoin d'un contrôleur adapté (RGBWW ou RGB+CCT)

L'étanchéité.
Très souvent le ruban LED étanche est utilisé en milieu humide ou pour se prémunir contre la poussière qui au fur et à mesure pourrait finir par opacifier la surface lumineuse des LED's. La puissance reste exactement la même que le bandeau à led soit étanche ou pas. Seul son aspect extérieur change et même l'électronique reste la plupart du temps la même. Pour faire simple, on rajoute simplement une gaine silicone ou une résine époxy sur un ruban non étanche pour le rendre étanche.

Il faut savoir cependant que seul le ruban est étanche. Les connections,  l'alimentation (et le contrôleur, le cas échéant) devront être protégés contre toute projection d'eau et de l'humidité. Sachez également que si les rubans sont sécables (souvent tous les 10 cm, vous permettant de réaliser des installations sur mesure), le fait de les couper, sectionnera également sa protection silicone et ne sera donc plus étanche. Il conviendra alors à chacun d'adapter les rubans à son application, le cas échéant en rajoutant du silicone pour rendre le ruban de nouveau étanche.

Quelle alimentation pour mon ruban LED ?

Pour un ruban LED comme pour des ampoules 12V de type MR16, il vous faudra dimensionner la puissance de votre transformateur. C'est très facile, il s'agit dans un premier temps d'une simple addition. En effet, il vous faudra additionner les puissances de chacun de vos mètres de rubans en prenant la valeur de la puissance par mètre de ce dernier).
Vous obtiendrez ainsi la puissance de votre installation, ajoutez une marge d'environ 10% afin de ne pas exploiter votre transformateur en permanence au maximum de ses capacités. Il ne vous reste ensuite  plus qu'à choisir le transformateur délivrant la puissance supérieure ou égale la plus proche de votre résultat.

- Exemple avec un Ruban LED 14,4 watts / mètre pour une longueur utilisée de 3,6 mètres.
Soit : 3,6 (m) x 14,4 (W) = 51,84W
Puis on ajoute la marge de sécurité : 51,84W x 1,1 = 57,02W
le transformateur le plus proche dont la puissance délivrée est supérieure ou égale aux 57,02 watts que nous avons calculés est un transformateur électronique de 60W.

Attention, comme expliqué dans l'article dédié aux transformateurs et alimentations, il vous faudra impérativement vous équiper d'une alimentation électronique compatible LED.
Les alimentations que vous trouverez sur leds-boutique le sont toutes. Il est important de savoir que chez la plupart des revendeurs, les garanties liées aux rubans ne sont valables (pour ces raisons) que lorsqu'un transformateur compatible est acheté en même temps que votre ruban.

Besoin d'un contrôleur RGB (ou RGBW) ? Dans quels cas ?

Vous aurez besoin d'un contrôleur uniquement pour les rubans LED multicolores RGB ou RGBW.
En effet, en fonction de la couleur sélectionnée sur la télécommande, il faut moduler l'alimentation des différents chips lumineux des LED pour obtenir le résultat (la couleur) souhaité. C'est donc  le contrôleur, placé entre l'alimentation et le ruban qui réalise cette tâche.

Il existe principalement 2 catégories de contrôleurs RGB :
- Les contrôleurs à télécommande infrarouge.
- Les contrôleurs à télécommande radio fréquence (RF).
Toutes deux présentent des avantages et des inconvénients.

Les versions infrarouges sont peu coûteuses mais ont une portée de quelques mètres seulement. De plus, il est nécessaire de bien viser le contrôleur (parfois caché dans un meuble ou autre) pour que l'information puisse être reçue par celui-ci.
Si vous possédez plusieurs contrôleurs dans une même pièce (pour différents rubans) vous pourrez les contrôler avec la même télécommande mais vous devrez les viser un par un pour appliquer une tendance générale à la pièce.

Les versions Radio sont un peu plus chères, mais ces contrôleurs sont beaucoup plus performants. Avec des portées de 10 à 30 mètres pour la plupart, il n'est pas nécessaire de viser le contrôleur pour transférer l'information. Il est donc possible de contrôler d'une seule pression tous les contrôleurs d'une même pièce, ou d'une maison. Ce type de fréquence passe à travers les murs et fonctionne dans toutes les directions.

Leds-boutique a fait le choix de ne proposer que des contrôleurs Radio Fréquence pour leurs performances.
On trouve désormais des contrôleurs Wifi ou Bluetooth permettant un contrôle via un smartphone ou une tablette.
Ce type de système permet un contrôle plus efficace mais il est important de bien choisir.

Certains contrôleurs utilisent en effet leur propre réseau Wifi, vous obligeant alors à chaque fois, de déconnecter votre smartphone de votre réseau domestique (votre box), et de se connecter à celui du contrôleur... une manipulation qui devient vite fastidieuse.


Besoin d'un amplificateur RGB ? Dans quels cas ?

Vous pouvez grâce à des connecteurs raccorder en théorie autant de rubans que bon vous semble.
Mais dans la pratique, nous sommes limités par les pertes de puissance et les capacités des rubans LED.
Grosso-modo, pour s'éviter de mauvaises surprises (incendie, ou dégradation de votre ruban)  il est nécessaire d'utiliser un amplificateur entre chaque longueur de 5M pour du ruban LED RGB.

En effet les risques de surchauffe sont importants si l'on ajoute bout à bout de grandes longueurs de ruban.
Les premiers mètres de l'installation devront supporter la puissance de toute la suite.... l'intensité est trop forte et le ruban chauffe.

Attention, nous vous parlons là d'un assemblage bout à bout !
Si chaque longueur de 5m est raccordée directement à la sortie du contrôleur (en parallèle), le problème ne se pose pas et l'utilisation d'un amplificateur est inutile. (dans la limite de la puissance maxi du contrôleur tout de même)

Pour les rubans LED monochromes, c'est la même chose concernant les puissances mais l'utilisation d'un ampli n'est pas nécessaire (car il ne concerne que le signal RGB). Il convient par contre de diviser votre installation en plusieurs longueurs de 5m, toutes raccordées à votre alimentation ou votre variateur. Vous pouvez également constituer plusieurs groupes de rubans LED avec chacun leur alimentation, mais tous reliés au même interrupteur.

Ne prenez pas peur pour autant, il est très facile de réaliser des installations sur-mesure en bricolant un peu.
N'hésitez pas à contacter notre service client par mail ou téléphone si vous avez un projet d'éclairage comportant de nombreux mètres de rubans LED.

Comment brancher un ruban LED ?

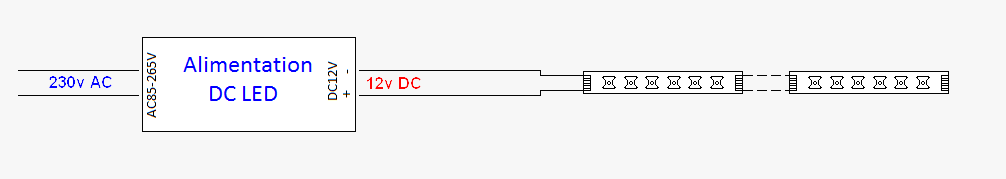

Ruban LED Monochrome

Ruban LED RGB

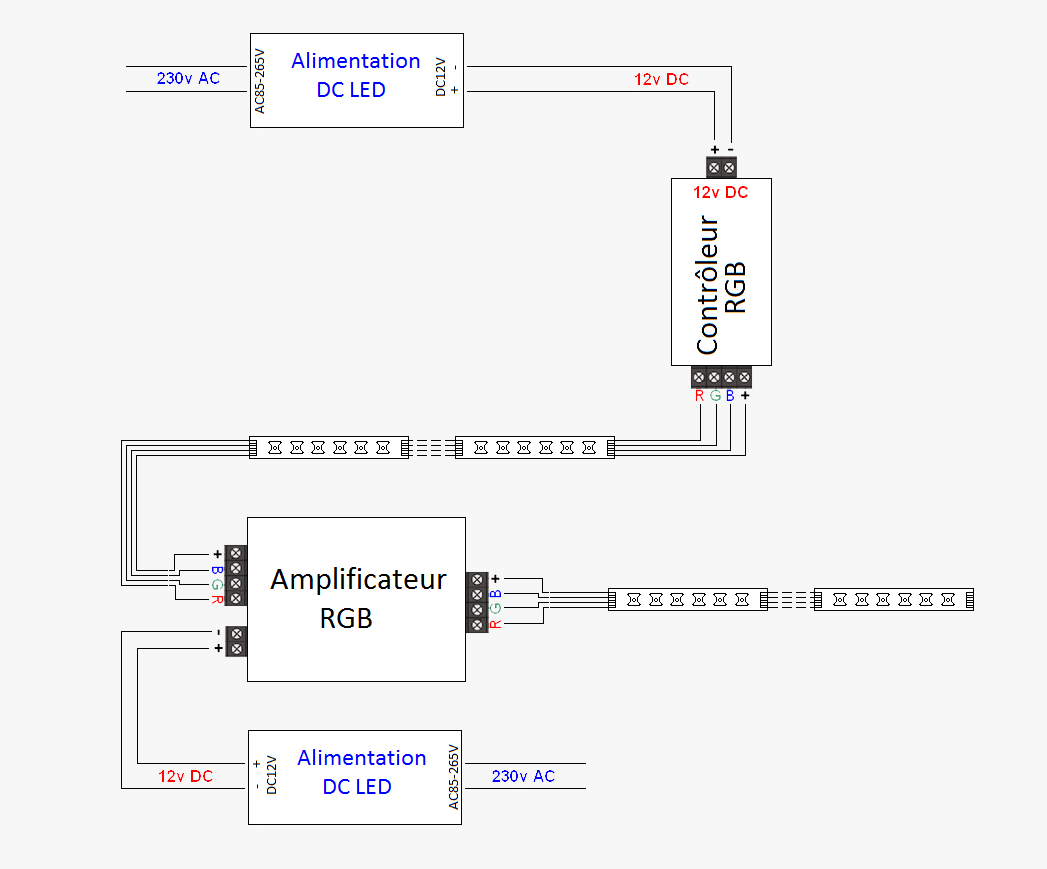

Ruban LED RGB avec amplificateur
